Gestión y consulta de ensayos hidráulicos, con curvas de presión e informe en un solo lugar.Nunca fue tan simple. Informes trazables al instante.
ContactenosQué es
Ensayos hidráulicos, listos para consultar.
SWIPE es la aplicación web para consultar, analizar y documentar ensayos hidráulicos realizados en bancos de prueba LAM Ingeniería.
Cada ensayo queda asociado a un equipo —código, número de serie, orden—, a un banco de ensayo y a un operador, con las curvas de presión, temperatura y el resultado técnico de cada prueba.
Ademas, es personalizable. La empresa pone su nombre, rubro, datos de contacto y logo en los informes.
Para quién
Todos los responsables de certificar el trabajo realizado.
- Calidad. Ubica el ensayo, revisa los resultados, y emite el informe con el logo de la empresa.
- Operadores del banco. Buscan por serie, orden o código y revisan historicos si el equipo regresa con un problema.
- Supervisión. Ve el día, la semana, cantidad y evolucion de los ensayos realizados. Verifica el estado de calibración de los bancos.
Recorrido
De la clave al PDF, en seis pasos.
Ingreso
Usuario y contraseña. Si se olvida la clave, se recupera por correo.
Panel principal
Ensayos en total, del mes y de la semana (desde el lunes). Reporte de ensayos por banco. Calibración de bancos, actividad y los últimos ensayos.
Búsqueda
Por palabra clave: ID, número de serie, código, descripcion, etc.
Ensayos Hidráulicos
Del más reciente al más antiguo. Filtros por serie, orden, código, operador, numero de banco y rango fechas. Lista filtrada exportable a CSV o Excel.
Ver Ensayo
Detalles del ensayo y del producto ensayado, resultado de cada prueba, curvas de presión y tabla detallada de lecturas. Visualizacion configurable.
Generar Informe PDF
Se completan observaciones de calidad, se elige qué incluir y se descarga. El informe PDF se emite con los datos de la empresa configurados en la cabecera de todas las hojas.
La ficha

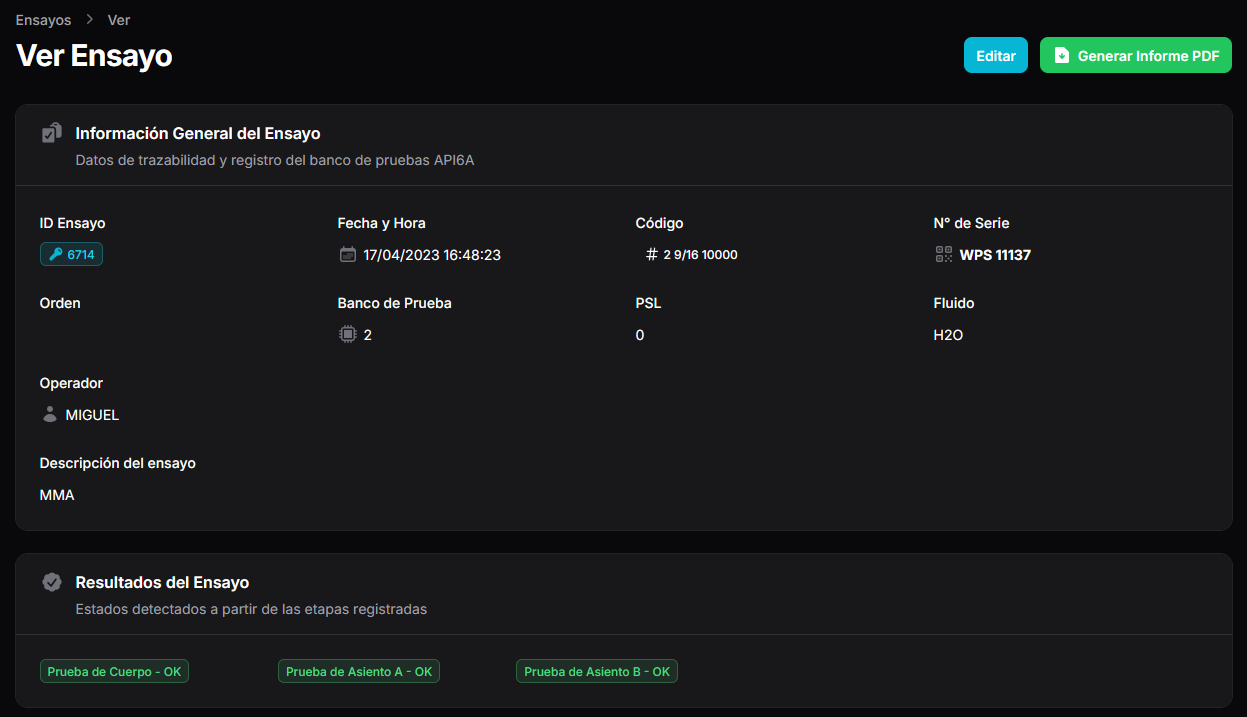

Ver Ensayo
En Información General del Ensayo está la trazabilidad. En Resultados del Ensayo, el estado de cada prueba. Debajo, el gráfico y la tabla de lecturas.
Datos de trazabilidad
- ID del ensayo, fecha y hora
- Equipo bajo ensayo: Código, número de serie y orden
- Banco de prueba y operador
- Datos del ensayo: PSL, fluido y Descripción
Resultados del Ensayo
Etiquetas de color. En la pantalla se leen, por ejemplo:
Cuando corresponden, también figuran el torque máximo de apertura, el torque excedido y la presión de actuador en apertura.

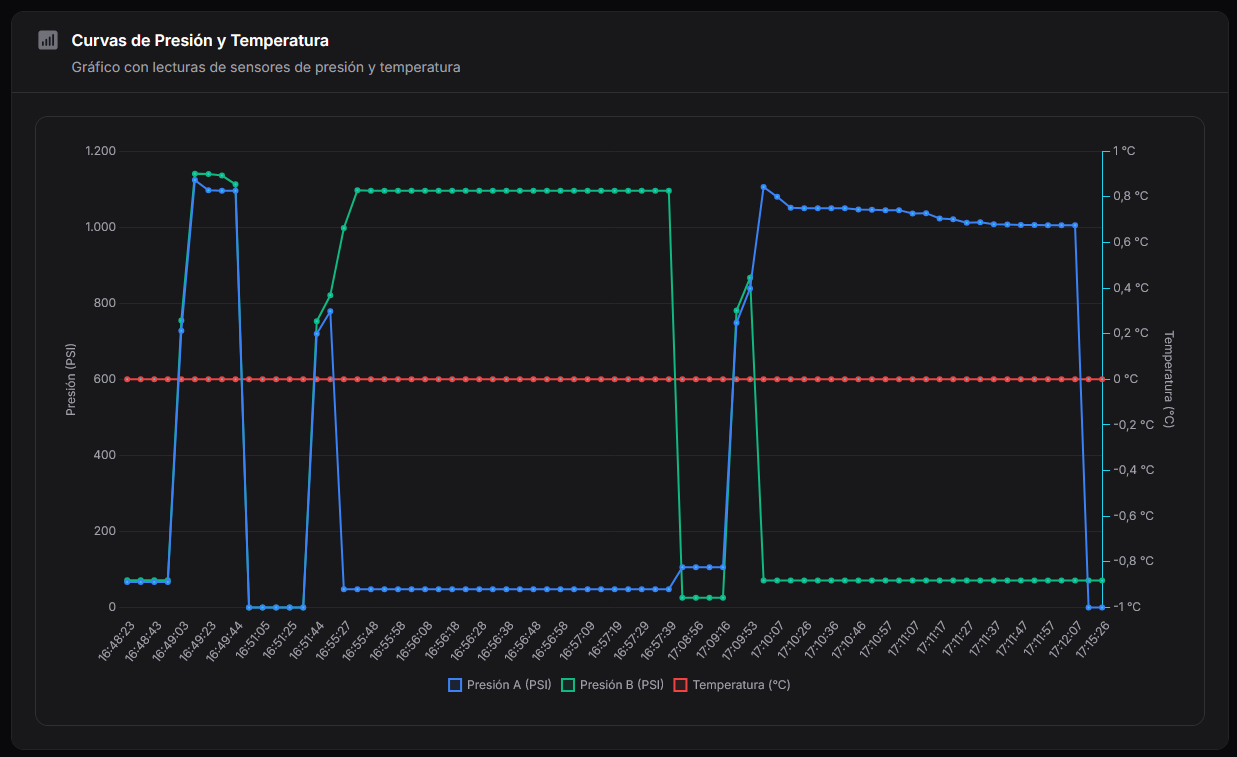

Curvas de Presión y Temperatura
- Curva de Presión A (PSI), siempre.
- Curva de Presión B (PSI), si está disponible.
- Curva de temperatura (°C), en un eje aparte, si está disponible.
- El eje horizontal es la hora de cada lectura.
Tabla de lecturas
Ordenada por hora, segundo a segundo. Se puede filtrar para ver solo algunas etapas del ensayo.
- Fecha y hora
- Etapa
- Presión A (PSI)
- Presión B (PSI)
- Presión de actuador (PSI)
- Temperatura (°C)
- Torque (kgm)
- Pérdidas
El usuario elige qué columnas visualizar. Esa elección se recuerda y define el gráfico y la informacion del PDF: si se ocultan torque o presión de actuador, esas lecturas salen de la tabla y del informe.
El informe

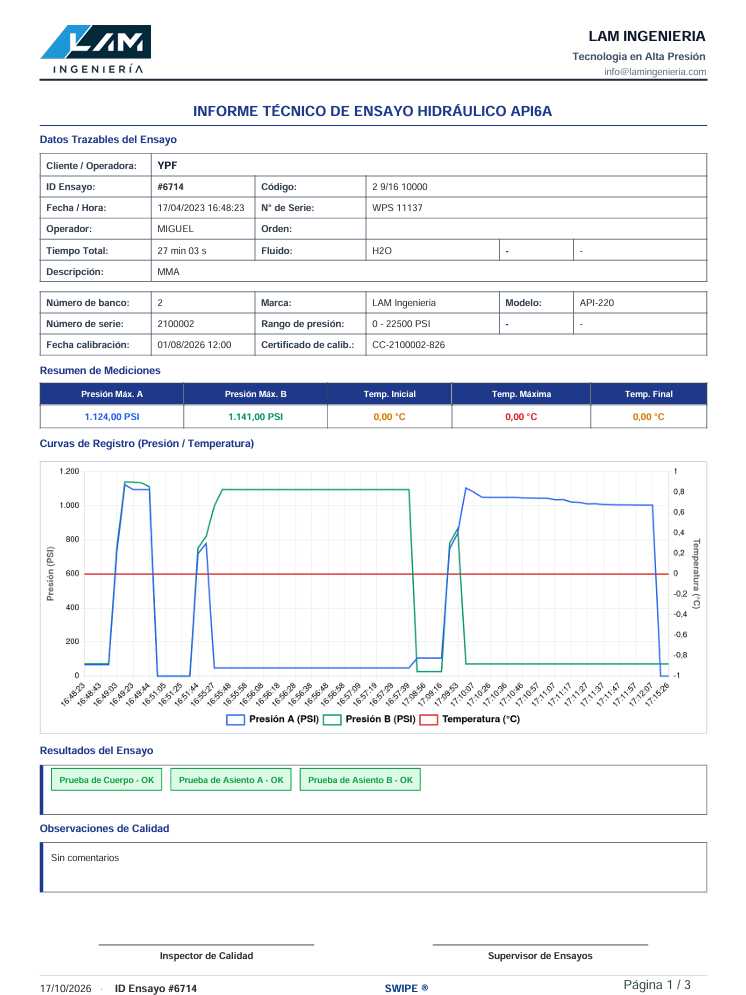

Generar Informe PDF
Se genera desde la vista del ensayo. Antes de descargar se puede indicar:
- Cliente u operadora, opcional. Por ejemplo YPF, Shell y Vista.
- Observaciones de calidad. El texto y las opciones elegidas quedan guardados para la próxima vez.
- Incluir o no el bloque con etiquetas de resultados.
- Incluir o no la tabla completa al final.
Las columnas ocultas en pantalla no se incluyen en el PDF.
El día a día

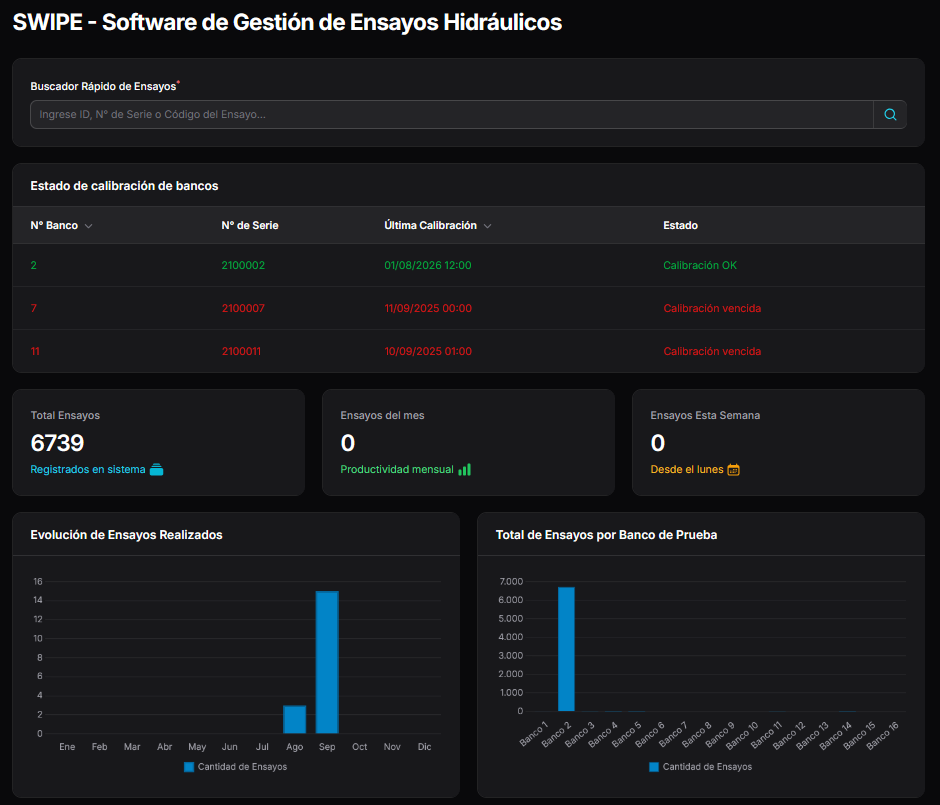

Panel principal
Al ingresar, un Dashboard moderno muestra el resumen del trabajo realizado: Estado de calibracion de los bancos, Totales de ensayos realizados, actividad por fechas y por banco.
Totales
- Ensayos registrados
- Ensayos del mes
- Ensayos de la semana, desde el lunes
Estado de calibración de bancos
Número de banco, serie, fecha de última calibración y estado. La calibración vence al año.
- Vigente
- Aviso si vence en los próximos 30 días
- Alerta si ya venció
Esos avisos también llegan como notificación dentro del sistema.
Actividad
- Evolución de ensayos realizados: cantidad por mes del año en curso.
- Total de ensayos por banco de prueba.
- Últimos ensayos registrados: los cinco más recientes, con acceso directo al detalle.

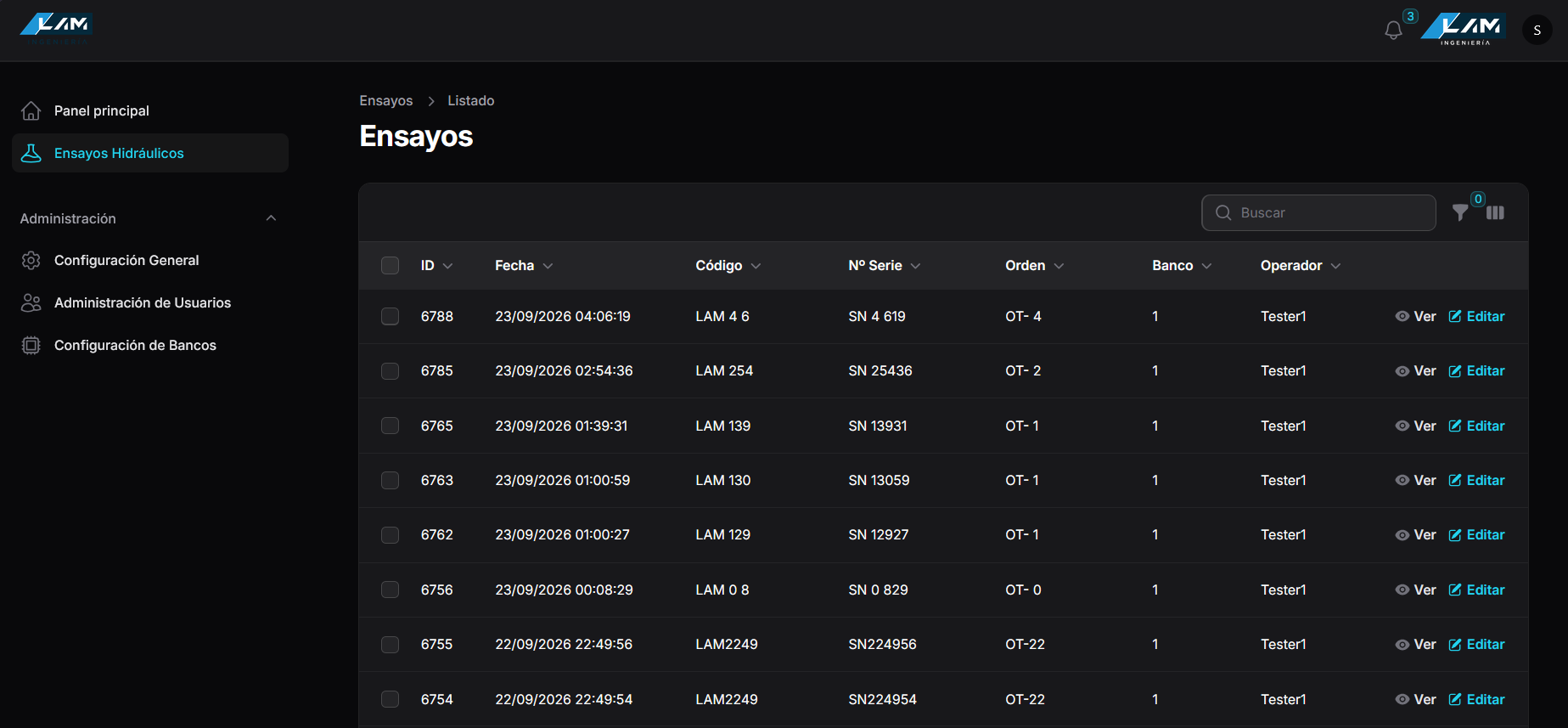

Listado y exportación
Columnas: ID, fecha, código, número de serie, orden, banco, operador y descripción. La búsqueda y los filtros se combinan.
La paginación es de 10, 25, 50, 100 o 200 registros. Empieza en 25.
Con ensayos seleccionados se exporta a CSV o a Excel. El administrador también puede editar los datos del ensayo y eliminar.
Control de acceso
Cada uno ingresa a lo que necesita para su trabajo.
Operador
Consulta ensayos, gráficos, tablas e informes.
Administrador
Todo lo del operador, y además:
- Alta y administración de usuarios.
- Configuración general: nombre de la empresa, subtítulo o rubro, correo de contacto, título del informe PDF y logo.
- Bancos de ensayo: número, serie, modelo, rango de presión (por ejemplo, 0 – 15.000 psi), fecha de última calibración, número de certificado y observaciones.
